Illustrator 8.01データのご制作方法

Illustrator 8.0.1から印刷用データとして、Illustrator形式(AI)で保存するときは、下記の内容に従ってドキュメントを作成してください。CMYKカラーとグレースケールカラー(モノクロ二階調も含む)以外のカラーモード(RGB、特色など)は使わず、テキストはすべてアウトライン化してください(アウトライン化できないフォントはご使用にならないでください)。また、貼り込む画像はPhotoshop EPSの画像を貼り込んでください。

attention Illustratorで印刷用のデータを作成される場合、かならず最新版の8.0.1にアップデートして作成してください。

■Macintosh版の最新版はこちらから
http://www.adobe.com/jp/support/downloads/ilmac.html

■Windows版の最新版はこちらから
http://www.adobe.com/jp/support/downloads/ilwin.html

ステップ1 ステップ2 ステップ3 ステップ4 ステップ5 入稿前のご確認

step1 トリムマークで新規書類を作成します

  ●弊社テンプレートをご利用いただくと便利です。是非ご利用下さい。 →テンプレート

Illustrator 8.0.1から印刷用として、Illustrator形式(AI)で保存するときは、用紙サイズを大きくして、仕上がりサイズに対してトリムマークを作成してください。
仕上がりサイズがA4の場合、Illustratorの用紙サイズをB4に大きくしてください。大きくする用紙サイズは下記の表を御覧下さい。
まず仕上がりサイズでトリムマークを作成します。トリムマークの作成は、いったんトンボを作成し解除したオブジェクトに対してトリムマークを適用します。トリムマークを適用したのち、用紙サイズを大きくしてください(詳しくは下記を御覧下さい)。



〈仕上がりサイズと変更後のアートボートサイズ〉
 仕上がりサイズ  変更後のアートボートサイズ
 B6(128×182 mm)以下
 B5(182×257 mm)
 A5(148×210 mm)
 B5(182×257 mm)
 B5(182×257 mm)
 A4(210×297 mm)
 A4(210×297 mm)
 B4(257×364 mm)
 B4(257×364 mm)
 A3(297×420 mm)
 A3(297×420 mm)
 B3(364×515 mm)
 B3(364×515 mm)
 A2(420×594 mm)
 A2(420×594 mm)
 B2(515×728 mm)
 B2(515×728 mm)
 A1(594×841 mm)
 A1(594×841 mm)
 B1(728×1030 mm)

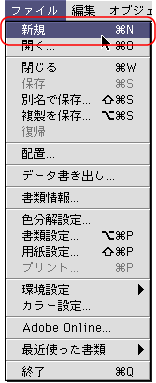

step1-1 ファイルメニューから[新規書類]を選択します
ファイル>新規
attention Illustrator 8.0.1では、新規書類作成時に作成ウィンドウは表示されません。


step1-2 [書類設定]で仕上がりサイズを指定
ファイルメニューの[書類設定]で仕上がりサイズを指定します。[単位]を「ミリメートル」にして[幅]と[高さ]をミリメートルで指定します。

ファイル>書類設定


書類設定


書類設定
attention [用紙設定を使用]はチェックしないでください。チェックすると、仕上がりサイズが正確に作成できないことがあります。


step1-3 [トンボ]を作成して解除します

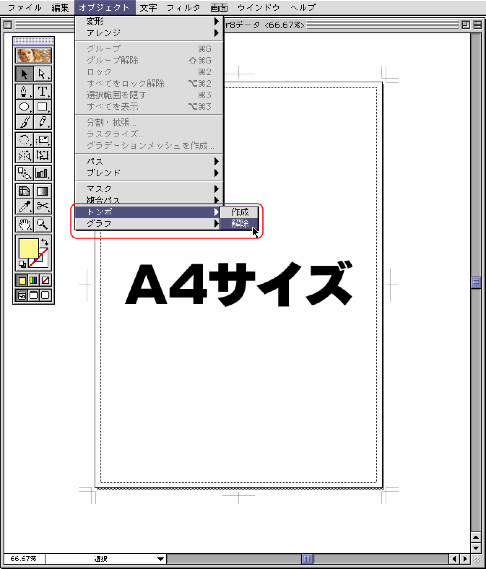

オブジェクトメニューの[トンボ]を選択して、ドキュメントにトンボを[作成]します。もう一度、[トンボ]を選択して[解除]します。これで用紙設定のアートボードサイズの大きさの矩形(四角の)ボックスが作成されます。この長方形オブジェクトが仕上がりサイズになります。仕上がりサイズ内に、印刷データをレイアウトしてください。

オブジェクト>トンボ


トンボ解除


トンボ解除
attention [トンボ]を作成して解除するのは、正確に仕上がりサイズの長方形オブジェクトを作成するためです。最初から用紙サイズ(アートボードサイズ)を大きめに作成し、仕上がりサイズの長方形オブジェクトを作成してもかまいません。ただし、長方形オブジェクトの線設定は「なし」にしてください。


step1-4 [トリムマーク]を作成します
仕上がりサイズの長方形オブジェクトを選択したまま、フィルタメニューから[クリエイト─トリムマーク]を選択します。仕上がりサイズにトリムマークが適用されます。

フィルタ>トリムマーク


トリムマーク
attention   オブジェクトメニューの[トンボ]は使わないでください。[トンボ]はEPS保存すると印刷されません。[トンボ]のままのIllustrator EPSのデータは再入稿していただくこともございますのでご留意くださいませ。また、仕上がりサイズの長方形オブジェクトは、画面メニューの[ガイドの作成]でガイドにしておくとレイアウトしやすくなります。

チェック!   オブジェクトメニューで作成された[トンボ]は選択できませんが、フィルタメニューの[トリムマーク]は選択することができますので、違いを識別することができます。作成したトリムマークは、動いてしまわないようにロックを掛けることをお勧めします。


step1-5 [書類設定]でアートボードサイズを大きくします
[書類設定]を開き、アートボードサイズを大きくします。仕上がりサイズがA4サイズの場合、アートボードサイズをB4サイズに変更します。
>「仕上がりサイズと変更後のアートボートサイズ」をご参照下さい。
仕上がりサイズ内の長方形オブジェクト内に印刷用のデータをレイアウトしてください。


ファイル>書類設定


書類設定


書類設定


印刷範囲枠
attention プリンタから出力するときは、ファイルメニューの[用紙設定]でプリンタ用紙を指定し、ページツールで印刷範囲を指定してプリントしてください。印刷用として作成する場合は、上記のようにひとまわり大きなサイズでトリムマークを含めてプリントして確認されることをお勧めいたします。
step2 貼り込み画像のご注意点 ─解像度とカラーモード─

  llustratorに貼り込むカラーやグレースケールの画像は、印刷用としてお使いになる場合は、画像解像度を「350 ppi」程度にしてください。それ以下の場合は、印刷用では十分な品質が得られないことがあります。
また、画像のカラーモードは、カラーで印刷される場合は、CMYKカラーとグレースケール(モノクロ二階調も含む)のみで保存した画像を貼り込んでください。RGBカラーやLabカラー、ダブルトーンカラーは使用しないでください。
attention CMYKカラーとグレースケール以外のカラーモードを使用された場合は、再入稿していただくこともございますので、十分にご留意くださいませ。

画像ファイル保存時には、Photoshop EPS形式で保存します。ICCプロファイルは含めず、[EPSオプション]では、すべてのオブションはチェックせずに保存してください(詳しくは以下をご参照下さい)。


step2-1 画像は350 ppi程度の解像度で作成します
Photoshopのイメージメニューから[画像解像度]を開いて、画像の解像度を確認します。[解像度]をレイアウトする際の実寸サイズで「350 ppi」程度にして保存し、Illustratorに貼り込みます。
attention 画像の品質を最適化するには、Illustrator上で拡大しないで下さい。拡大すると画像の品質が劣化します。
イメージ>画像解像度


画面解像度
attention Photoshopのイメージメニューの[画像解像度]で画像の解像度を確認します。印刷用の画像データでは、1インチに「350 pixel/inch」の解像度を標準にします。写真などの画像を印刷用として使うには、「300 ppi」程度は最低でも必要です。

step2-2 カラーを[CMYKカラー]と[グレースケール]にする
カラーで印刷する場合、イメージメニューの[モード]でカラーの画像は[CMYKカラー]にして貼り込みます。[ダブルトーン][インデックスカラー][RGBカラー][Labカラー][マルチチャンネル]は[CMYKカラー]に変換してください。グレースケール(スミ1色)の画像は[グレースケール]にして、Illustratorに貼り込んで下さい。チャンネルは[8bit/チャンネル]のみを選択してください。[16bit/チャンネル]や[32bit/チャンネル]は指定しないでください。

イメージ>モード>CMYKカラー
attention RGBのまま貼り込まれた場合、弊社の方でCMYKに変換して出力・印刷いたします。なおその際に、画像のカラーが異なるカラーに変化しています。カラーの画像は、必ず、[CMYKカラー]に変換して貼り込んで下さい。


step2-3 Photoshop EPS形式で保存します
Photoshopのファイルメニューから[別名で保存]を選択します。[フォーマット]で「Photoshop EPS」を選択します。[カラー]では[プルーフ設定を使用]も[カラープロファイルの埋め込み]をオフにします。[EPSオプション]の[エンコーディング]では「バイナリ」もしくは「JPEG - 最高画質(低圧縮率)」を選択します。

ファイル>別名で保存


別名で保存
attention リンク画像のファイル名は半角英数字で作成いただくことにより不具合を起こしにくいものになります。


EPSオプション
attention [EPSオプション]では[ハーフトーンスクリーンを含める]以下のオプションはすべてチェックしません。
step3 レイアウト上の注意点

  Illustrator 8.0.1では、線や塗りにCMYKとRGBが混在可能です。RGBで作成された線や塗りのオブジェクトはCMYKに変換すると、予想外のカラーになることがあります。線や塗りのオブジェクトは、カラーパレットで必ず「CMYK」を指定してください。RGBのまま指定されたオブジェクトは、弊社でCMYKに変換いたします。なおその際に、指定したRGBカラーは異なるCMYKカラーに変化いたします。カラーの指定は、必ず「CMYK」に変換した状態にて色指定して下さい。

OK OK
CMYK RGB
attention RGBと同じく「HSB」も使用しないでください。


step3-2 DICやPANTONEなどの特色(スポットカラー)は使用しません
ウィンドウメニューにある[スウォッチライブラリ]にあるDICやPANTONEなどのスポットカラーは使わないでください。現在弊社では、特色での印刷は対応いたしておりません。スポットカラーで指定されたオブジェクトは、弊社でCMYKに変換して出力・印刷します。
attention 変換の際に、指定したスポットカラーが異なるCMYKカラーに変わってしまう場合があります。スポットカラーで指定された場合は、必ず「CMYK」に変換した状態にて色指定して下さい。

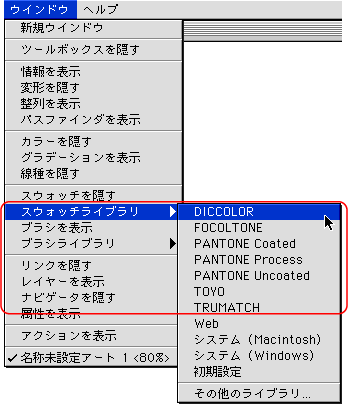

ウインドウ>スウォッチライブラリ


OK
DICCOLOR

〈スポットカラーをプロセスカラーに変換〉
スウォッチオプション


プロセスカラー


スウォッチ
attention ドキュメント内にスポットカラーがあるとき、スウォッチの右下に点が表示されます。スポットカラーをプロセスカラーに変換するには、スポットカラーのスウォッチを選択して、オプションメニューから[スウォッチオプション]を開きます。[カラータイプ]を「スポットカラー」から「プロセスカラー」に変更してください。「プロセスカラー」に変換されると、右下の点が表示されなくなります。
step4 レイアウトをチェックします

  レイアウトが完成したら、まず、データをIllustrator形式で保存してください。保存する前に、レイアウトをチェックします。トリムマークの外にあるオブジェクトは削除しているかどうか、塗り足しが追加されているかどうか等を確認してから、Illustrator形式で保存してください。

step4-1 RGBカラーやスポットカラー(特色)を確認します。
ドキュメント内のあるRGBカラーや特色が使用されていないかを確認します。オブジェクトのカラーの確認は、ファイルメニューにある[書類情報]で行います。書類情報ウィンドウにある[情報]で「オブジェクト」を選択すると、オブジェクトのカラー指定がわかります。「RGBオブジェクト」や「スポットカラーオブジェクト(特色オブジェクト)」が、「なし」ではなく「1」以上の場合はIllustratorのドキュメント内にRGBカラーや特色のオブジェクトが含まれています。RGBや特色はCMYKに変換してご入稿ください。

ファイル>書類情報


OK
書類情報
attention ファイルメニューから[書類情報]を開くときは、すべてのオブジェクトを選択しません。オブジェクトが選択されていると、選択したオブジェクトのみの[書類情報]がリストされます。また、Photoshop EPS画像を貼り込んだ場合、画像のカラーモードは[書類情報]ではリストされません。画像のカラーモードはPhotoshopでご確認下さい(「2-2 カラーを[CMYKカラー]と[グレースケール]にする」参照)。

  step4-2
トリムマークの外にあるオブジェクトを削除します

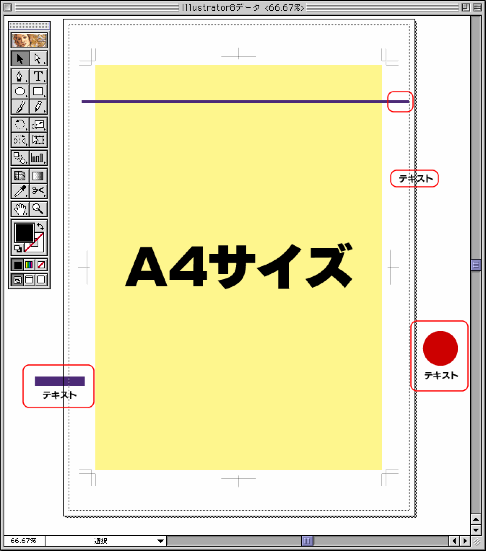

トリムマークの外側にあるオブジェクトは、すべて削除してください。トリムマークの外にあるオブジェクト(画像も含む)は印刷されないオブジェクトです。入稿時にファイルサイズが大きくなるだけでなく、データチェックや出力の際にトラブルを招くことがあります。

トリムマークの外にあるオブジェクトを削除


トリムマークの外にあるオブジェクトを削除


step4-3 塗り足しを確認します

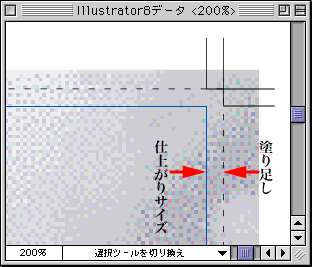

仕上がりサイズで裁ち落としになるオブジェクトや画像には、塗り足しが必要です。塗り足しは通常「3 mm」程度必要です。矩形ボックス(長方形もしくは正方形のボックスオブジェクト)などは、塗り足し分のみ仕上がりから大きくし、画像は裁ち落としサイズの長方形オブジェクトでマスク処理してください。
attention 塗り足しが不足した状態であっても、弊社では通常進行させていただきます。

〈グラフィックスデータの場合〉
グラフィックスデータの場合

ヌリタシがない


グラフィックスデータの場合

ヌリタシOK!


〈貼り込み画像データの場合〉
画像データの場合

画像データの場合


画像データの場合


attention 画像に塗り足しを作成する場合は、裁ち落とし(塗り足し)サイズの長方形オブジェクトを作成し、裁ち落としの位置に配置します。オブジェクトを画像の前面に配置して、オブジェクトメニューから[マスク─作成]します。画像のマスクは裁ち落とし位置でなくても、トリムマークからはみ出していなければOKです。


step4-4 スクリーンショットを書き出します
スクリーンショットは、IllustratorからJPEGとして書き出します。ファイルメニューにある[データ書き出し]で「JPEG」を選択します。[ファイルの書き出し]の[ファイル形式]で「JPEG」を選択します。また、Macintosh版ではファイル名に「.jpg」の拡張子を追加します。[JPEGオブション]では、画質を「最高画質」にして保存してください。

ファイル>データの書き出し


データの書きだし

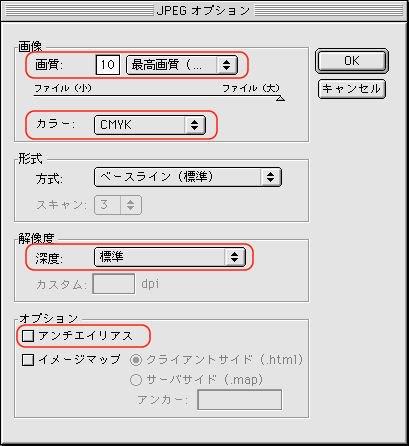

JPEGオプション
attention [カラーモード]は「CMYK」に、[深度]は「標準」にします。また、[オプション]の「アンチエイリアス」はオフにして下さい。保存したJPEGデータは、Photoshopで開いてレイアウトをご確認ください。確認後、EPSデータとともに入稿してください。
step5 Illustrator形式(AI)で保存する

  レイアウトを確認したら、Illustrator形式(AI)で保存します。保存する前に、すべてのテキストをアウトライン化します。アウトライン化してから、Illustrator形式(AI)で保存してください。

5-1 テキストはすべてアウトライン化します
ページ内のテキストはすべてアウトライン化します。編集メニューから[すべてを選択]し、すべてのオブジェクトを選択します。文字メニューの[アウトライン作成]すると、選択されたテキストはアウトライン化されます。
アウトライン化する前に、印刷するテキストオブジェクトが含まれるレイヤーのロックをはずし、オブジェクトメニューの[すべてのロックを解除]を選択します。
attention ロックされたオブジェクトやレイヤーのテキストはアウトライン化できません。

文字>アウトライン作成
attention グラフやパターン内のテキストがあるとき、すべてを選択してアウトライン化しても、アウトライン化されないことがあります。グラフやパターン内にテキストがあるときは、グラフやテキストを選択し、オブジェクトメニューの[分割・拡張]を選択してから、テキストをアウトライン化してください。また、グラフデータ内のテキストは、グラフを選択し、オブジェクトメニューから[グループ解除]することで、アウトライン化することが可能になります。


5-2 保存時に「Illustrator」を選択します
ファイルメニューから[別名で保存]を選択します。保存時のウィンドウの[ファイル形式]で「Illustrator」を選択します。Macintosh版ではファイル名に拡張子として「.ai」を、必ず追加してください。

ファイル>別名で保存


EPS形式で保存
attention 「.ai」拡張子は、Illustrator 8.0.1では自動的に追加されません。必ず追加してください。


5-3 [Illustrator 形式]ウィンドウを設定します
[Illustrator 形式]のウィンドウを設定します。[互換性]で「8.0」を選択し、[オプション]の「配置した画像を含む」はチェックしません。

EPS形式
attention 保存したIllustrator形式(AI)とスクリーンショット(JPEG書き出ししたもの)貼り込んだ画像ファイルを1つのフォルダに入れて入稿してください。
  ご入稿前のご確認

ご入稿いただく前に、特に重要な項目として、以下のものをご確認下さいませ。
1.   グラフやエンベロープを含め、文字はすべてアウトライン化されていますか?
データ作成時のポイント
2.   ご入稿いただくデータフォルダ内にリンク画像データは揃っていますか?
データ作成時のポイント
3.   仕上がりサイズ通りのトリムマークになっていますか?またヌリタシは作成されていますか?
データ作成時のポイント
4.   ドキュメント内のオブジェクトおよび画像データは、CMYKカラー(グレースケール、モノクロ二階調)にてすべて作成されていますか?
5.   1色データが正しく1色の色指定となっていますか?
1色面(スミ)の確認方法
attention 表裏の天地関係や加工位置などは別途指示を下さいませ。
両面印刷の表裏関係(天地)のご指示について
折り目・ミシン目・スジ入れの設定方法(ご指示方法)

attention データ作成上のよくあるご質問 >詳しくはこちら


  Illustrator 8.0.1 形式(AI)での制作手順は以上です。
